Ezt a nagy stabilitású portál CNC gépet úgy tervezték, hogy megfeleljen a nagy pontosságú és nagy merevség megmunkálásának igényeinek. Kettős oszlopos portáli struktúrát fogad el, kiváló stabilitással és merevséggel, különös tekintettel a nehéz vágáshoz és a precíziós megmunkáláshoz. A szerszámgép kialakítása a rezgés és a termikus deformáció csökkentésére összpontosít annak biztosítása érdekében, hogy a megmunkálási pontosság és a felület minősége hosszú - folyamatos működés alatt tartson fenn.

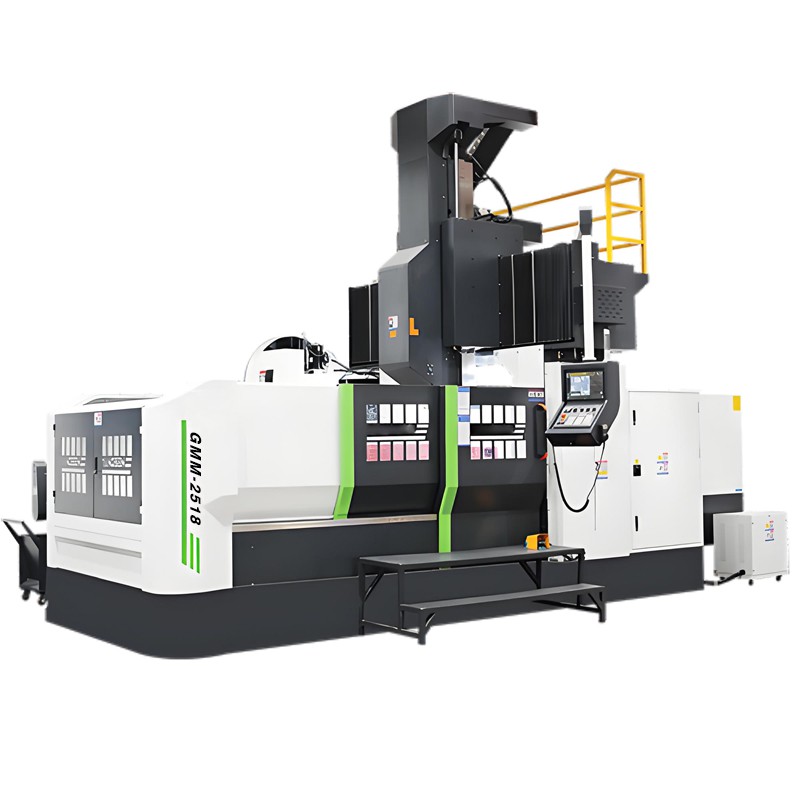

GMM-2518 GYRTER CNC Machine Magas stabilitású termék bevezetése
1. négyszögletes kos szerkezet 500x500 mm: A gép négy - oldalsó visszaszorítási útmutatóval és dupla - hengeres nitrogén -egyenleg eszközzel van felszerelve, biztosítva az erős általános merevséget. Ez a konfiguráció robusztus vágási képességeket és stabil pontosságot biztosít a gép számára.
2. olasz BF sebességváltó: Ez a sebességváltó a magas - teljesítménysebességéről és az alacsony zajszintről ismert. Bővíthető motoros állandó teljesítménytartományt kínál, és az egyszerű telepítéshez tervezték. Kompatibilis több motorral, és képes kezelni a magas - szilárdsági feszültséget, így sokoldalúvá teszi a különféle alkalmazásokhoz.
3. Teljesen automatikus oldalsó marófej: A marófejnek egy Gleason spirál ferde fogaskerék található a sebességváltóhoz, amely stabil és pontos működést biztosít. Hosszú élettartama van tartóssága miatt. A marófej belső átviteli kulcsa egy leoltott alkatrész, amely minimális visszahúzást és fokozott pontosságot eredményez.
1. függőleges és vízszintes szerszámmagazin: A gép egy olyan szerszámmagazinmal van felszerelve, amely mind függőlegesen, mind vízszintesen képes befogadni az eszközöket, hatékony szerszámtárolást és gyors hozzáférést biztosítva a különféle megmunkálási műveletekhez.
2. orsó: Az orsó BBT50 - © 200 nagy merevségű kialakítással rendelkezik, amelyet hat importált nagy acélgömb csapágy támogat. Ez a konfiguráció kivételes vágási képességeket biztosít, és biztosítja az orsó tartósságát és teljesítményét a nagy teherbírású megmunkálási feladatok során.
3. Öt - tengelykapcsolat dupla lengő marófej: A marófejet AC tengely nyomatékmotorral és egy elektromos orsóval tervezték a pontos vezérléshez és a magas - sebességkezeléshez. Villa - alakú integrált struktúrával rendelkezik a stabilitás és a merevség érdekében. Az AC tengely nyomatékmotorral van felszerelve, amely a hidraulikus tartási mechanizmussal kombinálva biztosítja a magas - sebességvágást és fenntartja a nagy merevséget a megmunkálási folyamat során.
Paraméterek
|
Modell |
GMM-2518 |
||
|
Téma |
Előírások |
Egységek |
|
|
Utazási |
X - tengely |
mm |
2500 |
|
Y - tengely |
mm |
2000 |
|
|
Z - tengely |
mm |
960 |
|
|
Orsó orr a munkaasztalig |
mm |
140-1140 |
|
|
Három - tengely útmutató |
X/y nehéz teherhordó roller lineáris útmutató z - tengely t - type Ram Box Way |
||
|
Ajtó szélessége |
1800 |
||
|
Munkaasztal |
Munkaszerkezet mérete (L*W) |
mm |
2500*1600 |
|
Maximális asztalterhelés |
t |
7 |
|
|
T - rés |
mm |
9-22*180 |
|
|
Orsó |
Orsó type |
beír |
BBT-50 |
|
Orsós fordulatszám |
fordulat |
6000 |
|
|
Orsó hajtás típusa |
Öv (DDS/irányított) |
||
|
Takarmányozás |
Gyors átjáró (x/y/z) |
m/perc |
12/12/12 |
|
Feedrate vágása (x/y/z) |
m/perc |
10 |
|
|
Szerszámváltó |
ATC |
24 (opció: 40/60) |
|
|
Motor |
Orsó motor |
KW |
15/18.5 (143-236 nm) |
|
Három - tengely szervo motor |
KW |
3/3/3 (36 nm) |
|
|
Pontosság |
Pontosság |
mm |
0.03/0.02/0.015 |
|
Megismételhetőség |
mm |
0.02/0.015/0.01 |
|
|
Szükséges energia |
Energiaigény |
KVA |
45 |
|
Légnyomás -igény |
kg/cm² |
6^8 |
|
|
Mások |
Külső dimenziók (l*w*h) |
mm |
7240*4730*5140 |
|
Bruttó súly |
t |
27 |
|
Minta alkalmazások
Szabványos kiegészítők
|
Precíziós lineáris útmutatók és golyócsavarok |
Nehéz - szolgálat és munkaasztal |
Integrált védőhuzat |
|
Magas - teljesítményű elektromos orsók vagy mechanikus orsók |
Kettős - meghajtó portálstruktúra |
Chip eltávolítás és vágó folyadékrendszer |
|
Nagy - Capacity Tool magazin és automatikus szerszámváltó rendszer |
Magas - merevségű csúszda ülés és kereszteződés |
Pontosság mérési visszajelző eszköz |
