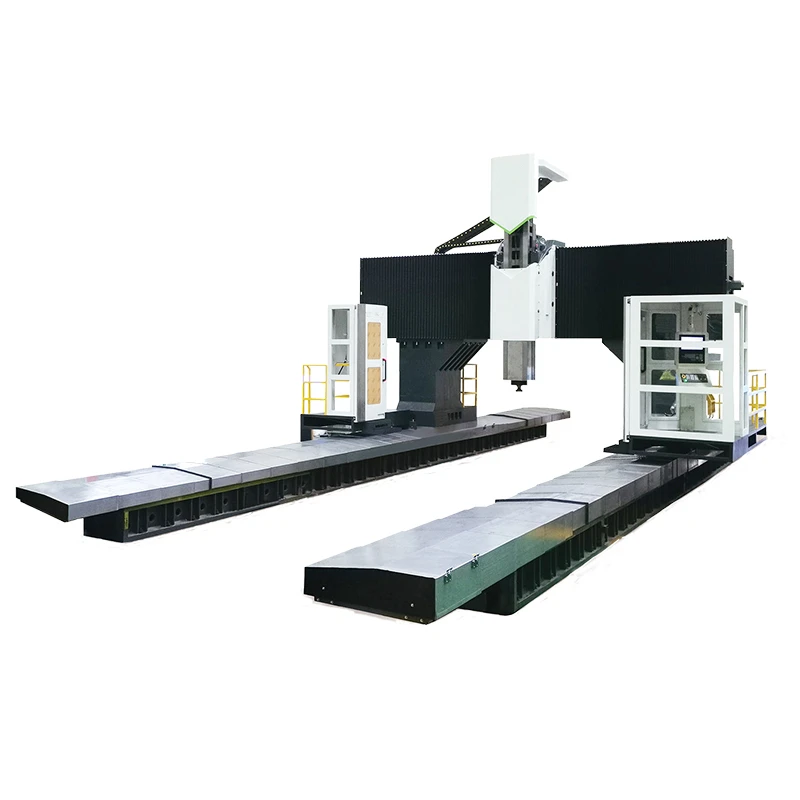

A Great Magtech (Xiamen) Electric Co., Ltd. az egyik legmegbízhatóbb gyártó és beszállító a nagy és nagy teherbírású oszlopos portál típusú gmmd-12042 megmunkáló központoknak Kínában. Szeretettel üdvözöljük, hogy kiváló minőségű nagy és nagy teherbírású oszlopos portál típusú megmunkáló központot vásároljon gyárunkból, gmmd-12042. További részletekért lépjen kapcsolatba velünk.
Mozgó oszlopgép központ leírása
A mozgóoszlopos megmunkálóközpontokat több-funkciós függőleges marási és megmunkálási megoldások alkalmazására tervezték. Ennek a rögzített asztalos mozgóoszlopos gépszerkezetnek a fő előnye a hosszú alkatrészek és munkadarabok következetes gyártása. A rögzített munkaasztal lehetővé teszi a különféle rögzítések zökkenőmentes használatát a könnyű szerszámbeállítás érdekében. A termelékenység növekedése lehetővé teszi az üzletek számára, hogy gyorsan átadják az alkatrészeket.
CNC portálgép szerkezeti jellemzői
①. Kettős motor -visszacsapás elleni sebességváltó szerkezettel
Nagy pontosság, nagy terhelés, nagy sebesség, alacsony zajszint, hosszabb élettartam.
②. Sebességváltó
Nagy pontosság, nagy terhelés, nagy sebesség, alacsony zajszint, hosszabb élettartam.
③. Négyzet alakú nyomószár és csúszó ülésszerkezet
Méret: 500 x 500, nagy teherbírású{2};
Közvetlen-vezérelt tervezés;
Nagy-Méret és nehéz-A nagy teherbírású kialakítás biztosítja, hogy a nyomószár szilárdan rögzítve legyen;
Három meghosszabbított csúszka felül és négy szabványos csúszka alul.
④. Függőleges / Vízszintes Automatikus Szerszám Magazin
⑤. Olaszország BF sebességváltó
Nagy{0}}teljesítményű sebesség, alacsony zajszint. Bővítheti a motor állandó teljesítménytartományát. Könnyen telepíthető. A gép több sorozatú motorral együtt is használható. Alkalmazkodni tud a nagy-erősségű feszültséghez és a kis mérethez.
⑥. Kiterjesztett szögmaró fej
⑦. Automata hidraulikus szögmaró fej
⑧. Kétirányú orsószögű marófej-
Oszlopsorozat paramétereinek mozgatása
| Modell | GMMD-12042 | ||
| Téma | Műszaki adatok | Egységek | |
| Utazási | X-tengely | mm | 12000 |
| Y-tengely | mm | 4200 | |
| Z-tengely | mm | 1500 | |
| Orsó orr a munkaasztalhoz | mm | 350-1850 | |
| Három-tengelyes vezetőút | X/Y nagy teherbírású görgős lineáris vezetőpálya Z-tengely négyzet-típusú ram | ||
| Ajtó szélessége | 4200 | ||
| Ram típusa | Négyzet-Rom típusú (500 * 500) | ||
| Munkaasztal | Munkaasztal mérete (L*W) | mm | 12000*3500 |
| Maximális asztalterhelés | t | 50 | |
| T-Slot | mm | 36*200 | |
| Orsó | Orsó típusa | típus | BBT-50 |
| Orsó fordulatszám | fordulat | 6000 | |
| Orsó meghajtó típusa | DDS | ||
| Feedrat | Gyorsmenet (X/Y/Z) | m/perc | 6/8/8 |
| Vágási előtolás (X/Y/Z) | m/perc | 6 | |
| Szerszámváltó | ATC | 24 (opció: 40/60) | |
| Motor | Orsó motor | KW | 17-42 |
| Három-tengelyes szervomotor | KW | 5.2/5.2/5.2 | |
| Teljesítmény szükséges | Teljesítményigény | kva | 60 |
| Légnyomás követelmény | kg/cm² | 6^8 | |
| Mások | Külső méretek (H*Sz*Ma) | mm | 16000x5860x5800 |
| Bruttó súly | t | 125 | |
Standard tartozékok
| Orsó hűtőfolyadék rendszer | Merev csapolás | Kettős LED munkalámpa | Hajtóműves doboz |
| Automata kenőrendszer | Hőcsere elektromos szekrényhez | LED 3 színes figyelmeztető lámpa | Szintező csavarok és alátétek |
| Félig{0}}zárt őr | Kettős{0}}csigás típusú forgácsszállítószalag | Lánc típusú Chip szállítószalag és kosár | M30 Auto Off |
Opciók
| Optikai lineáris skála | Munkadarabok szonda | Olajköd rendszer | Kézi/félig{0}}automatikus 90-es marófej |
| CTS | Forgácsszállító rendszer | Olajfelszívó | Autóalkatrészek mérőrendszere |
| 20T/40T/60T ATC | Forgóasztal |
