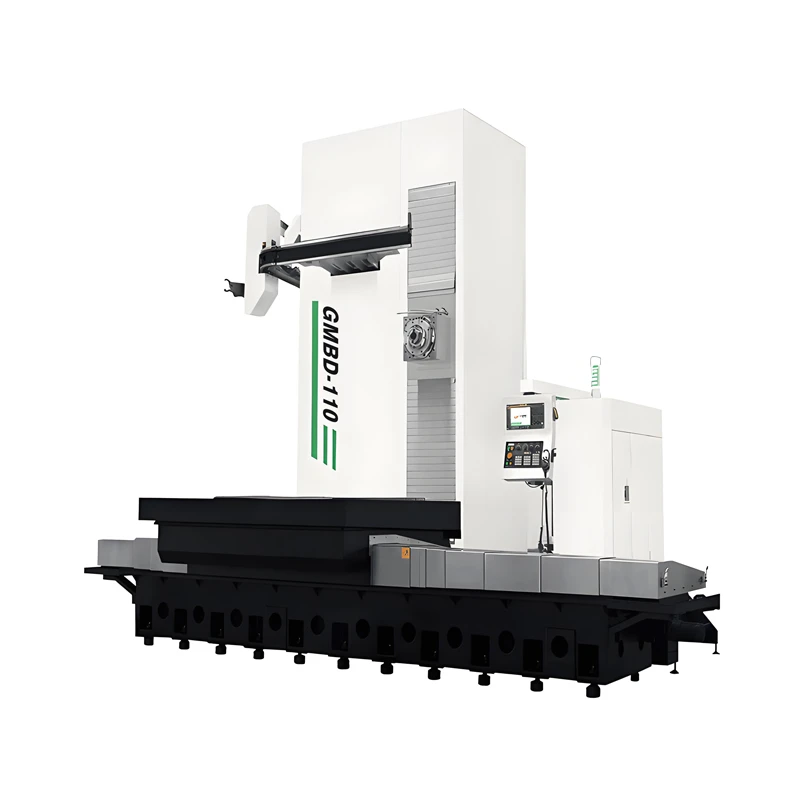

Vízszintes fúrómegmunkáló központ GMBD-110/8T

1. A szerszámtár felépítése: A gép 40 és 60 szerszámhoz tervezett szerszámtárakat tartalmaz, amelyek szervo-hajtású rendszert használnak, amely javítja a szerszámcserék hatékonyságát.
2. Az orsó szerkezete: A főorsó európai tervezésű, nagy merevséget, nagy{1}}sebességű működést és minimális vibrációt kínál. Kifejezetten alacsony-sebességre, nagy-nyomatékra lett optimalizálva.
3. Munkaasztal: A munkaasztal szuper-nagy csiszoló fogaskerekekkel van felszerelve, amelyek iker-turbós, örvénylésgátló-hátránygátló rendszerrel vannak beépítve a precíz megmunkálási pontosság érdekében.
4. Erőátviteli szerkezet:
Az X és Z{0}}tengely közvetlen-működésű négy-kerékhajtással van felszerelve, ami stabil és pontos mozgást biztosít. Ez a rendszer kiküszöböli a holtjátékot, javítja a torziós merevséget, és lehetővé teszi a szögbeállításokat. Az Y-tengely közvetlen-hajtású sebességváltóval van felszerelve, amely a torziós merevség növelése érdekében a német reduktorral párhuzamosan működik.
5. Ellensúly-szerkezet: Szervo-frekvencia-átalakító hidraulikus állomást alkalmaznak, ahol a hidraulikus henger ellensúlyát úgy tervezték, hogy csökkentse az axiális terhelést, ezáltal meghosszabbítva a rendszer élettartamát.
6. A lineáris vezetőpálya és a golyóscsavar középpontja ugyanabban a síkban van elrendezve, ami stabilizálja a golyóscsavar meghajtását és fenntartja a szerszámgép általános pontosságát.
7. Függő vezetőpálya szerkezet: Az Y-tengely doboz-a-dobozban, nagy-merevségű páros bélésszerkezettel van kialakítva. Négy lineáris vezetősínnel van felszerelve,-kettő elöl és kettő hátul-a nagy merevség, pontosság és meghosszabbított élettartam érdekében.
