Leírás

A vízszintes megmunkáló központok alkalmasak a doboz típusú alkatrészek összetett feldolgozására. Az eszközök automatikusan cserélhetők a feldolgozás során. A négy felület őrlése, fúrása, fúrása, fúrása, unalmas, tágulás, megérintése, végfeldolgozása, unalmas lépcsőfuratai stb. A modern szerszámgépek és a vezérlő koncepciók, valamint a kompakt szerkezeti tervezés biztosítja a nagy hatékonyságot és a nagy precíziós feldolgozási követelményeket az egy- vagy a kis és közepes tételű termékekhez.

Merev T-típusú alap: Egyrészes kialakítású, bordázott konstrukcióval a maximális stabilitás érdekében.
Kettős falú oszlop: javítja a gép tartósságát és merevségét.
Lépéses x tengely: Kettős útmutatók a stabil, gyors mozgáshoz.
Nagy pontosságú orsó: BBT50/190 mm 6 kerámia golyóscsapágyakkal a pontosság érdekében.
Szervo-vezérelt szerszámmagazin: Biztosítja a megbízható automatikus szerszámcserét.
Gyors raklapváltozás: 11 másodperces szervo-vezérelt csere a hatékony termeléshez.

Vízszintes megmunkálási központ jellemzője

1. klasszikus oszlop mozgó szerkezete, az általános alap elég merev, és az olajvíz elválasztási szerkezete.
2.
3. háromtengelyes nagy teljesítményű hengeres lineáris útmutató, jó gyorsulási teljesítmény, alkalmas a hatékony feldolgozásra.
4. Az orsó nagy rangúsággal, széles tartományú, magas torkú orsómotorral van felszerelve, és erős nehézkes képességgel rendelkezik.
5. Teljes funkciók, rugalmas konfiguráció és könnyű bővítés, hogy megfeleljen a különböző ügyfelek igényeinek.
6. Teljes szervo-vezérelt kettős raklap-csere eszköz, simább és stabilabb mozgás.

Alkalmazandó iparágak

A vízszintes megmunkálási központok elsősorban az iparágban különféle komplex formák és nagy pontosságú alkatrészek gyártására alkalmasak, például penészgombok, autóalkatrészek, repülőgépalkatrészek, háztartási alkatrészek és orvosi berendezések.
A vízszintes megmunkálási központok nagy sugaras, különösen nagyon nagy és nehéz alkatrészekkel feldolgozhatják az alkatrészeket, és a feldolgozási pontosság viszonylag magas. Feldolgozhatják a komplex kontúrformákat, például bütyköket, fogaskerekeket, hajtószereket, ET -t

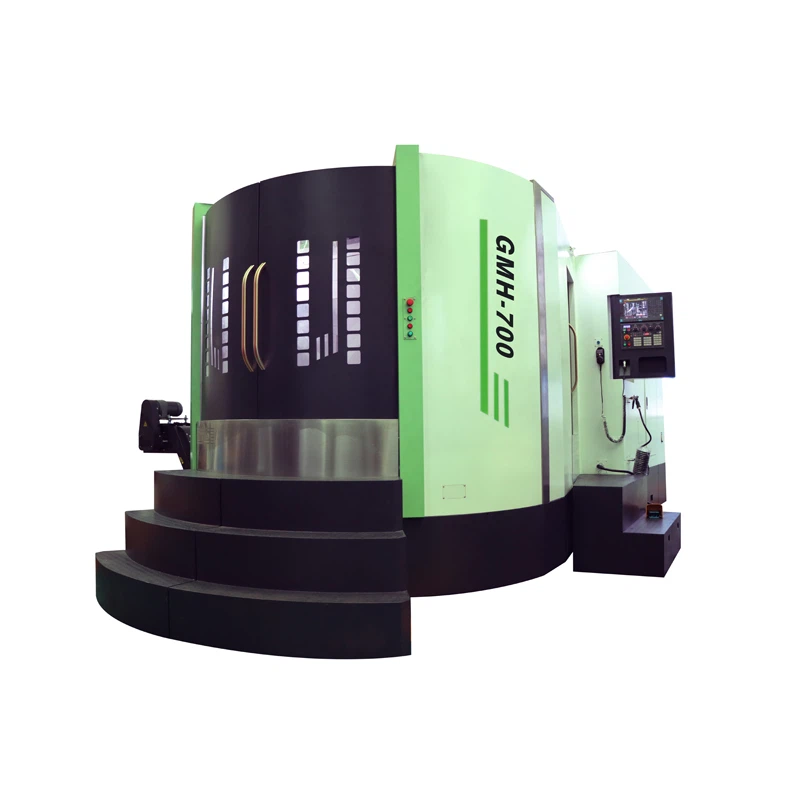

YSH-700D vízszintes megmunkálógép paraméterek

Modell			GMH-700D
Téma	Előírások	Egységek
Utazási	X/y/z tengely	mm	1300/800/900
	Orsó orr a munkaasztalig	mm	150-950
	Orsó középpontja az oszlopig	mm	150-1050
	Háromtengelyes útmutató		Hengeres lineáris útmutató
Munkaasztal	Munkaszerkezet mérete (L*W)	mm	700x700*2
	Maximális asztalterhelés	t	1.2
	Asztali csavar	mm
	Lökés	mm	5-36x125
	Raklapok száma	PC -k
	Asztal indexelés		1 fok /0,001 fok
	Maximális fordulási átmérő	mm	φ1100
Orsó	Orsó kúp	beír	BBT-50
	Orsósebesség	fordulat	8000
	Orsó hajtás típusa		Öv
Takarmányozás	Gyors átjáró (x/y/z)	m/perc	40/40/30
Takarmányozás	Feedrate vágás (x/y/z)	m/perc	10
Szerszámváltó	Automatikus szerszámváltó		Lánctípus (szervo meghajtó)
	A szerszámszár típusú típusa	beír	BT-50
	Szerszámtároló kapacitás	Darab	40
	Max. Szerszám átmérője (szomszédos)	mm	125
	Max. Szerszám átmérője (üres)	mm	250
	Max. Szerszám hossza	mm	350
	Max. Szerszámtömeg	kg	25
	Szerszám megváltoztatása az idő	SEC	4.2
Motor	Orsó motor	KW	15/18.5
Motor	Háromtengelyes szervo motor	KW	3.0/3.0/3.0
Pontosság	Pontosság	mm	±0.005
Pontosság	Megismételhetőség	mm	±0.003
Szükséges energia	Energiaigény	KVA	35
Szükséges energia	Légnyomás -igény	kg/cm²	6^8
Mások	Külső dimenziók (lwh)	mm	700052653120
Mások	Bruttó súly	t	21

Miért válasszon minket

Több mint 20 éves tapasztalat
75 000 négyzetméter gyári, több mint 500 alkalmazott
Éves termelési kapacitás több mint 5000 készlet
Szigorú minőség -ellenőrző rendszer
Professzionális termelési menedzsment rendszer ISO9001
Időben történő szállítás
Kiváló minőségű, elfogadható ár
Szigorú titoktartás az ügyfelek számára
Tökéletes értékesítés utáni szolgáltatási rendszer
Export több mint 20 országba

GYIK

K: Hogyan javítja a vízszintes megmunkálási központ a termelési hatékonyságot?

V: A vízszintes megmunkálási központ kettős párolási rendszeren keresztül elérhetetlen termelési munkát ér el, és csökkenti a részciklusidőt. A munkát az egyik raklapra töltik, és a másik raklapon feldolgozzák. A feldolgozás befejezése után a raklap automatikusan megváltoztatja a helyzetet, hogy felkészüljön a következő munkadarabra.

K: Milyen alkalmazásokkal rendelkezik egy öttengelyes vízszintes megmunkálási központ?

V: Aűrrepülés, autóipari, nagy pontosságú orvosi berendezések éskatonaimezők.

K: Mi a különbség a vízszintes megmunkálási központ és a függőleges megmunkálási központ között?

V: A vízszintes megmunkálási központot (HMC) a munkaasztal párhuzamos orsója jellemzi, amely alkalmas nagy munkadarabok megmunkálására és az egyszerű chip -kisülésre. A függőleges megmunkálási központ (VMC) orsó merőleges a munkaasztalra, amely jobban alkalmas a kis tárcsák és a lemezek alkatrészeinek megmunkálására.

K: Milyen feldolgozási forgatókönyvek alkalmasak a vízszintes megmunkálási központokra?

V: A vízszintes megmunkálási központ alkalmas nehéz munkadarabok megmunkálására, amelyek többoldalú megmunkálást igényelnek, például doboz alkatrészeket, ötoldalas megmunkálást igénylő alkatrészeket stb.

K: Milyen előnyei vannak a vízszintes megmunkáló központnak?

V: A vízszintes megmunkálási központ nagyobb feldolgozási helyiséggel rendelkezik, nagyobb méretű és súlyú munkadarabokat képes befogadni, nagysebességű és hatékony vágási feldolgozást biztosít, jobb működési és rugalmassággal rendelkezik, és nagyobb az automatizálás.
